ฉนวนใยแก้วMicroCover ถูกออกแบบมาเพื่อใช้กับงานท่อความร้อนที่มีช่วงอุณหภูมิไม่เกิน 450 องศาเซลเซียส เพื่อรักษาความร้อนภายในท่อและเพื่อป้องกันอันตรายของพนักงานที่ทำงานอยู่ไม่ให้สัมผัสกับความร้อนโดยตรง

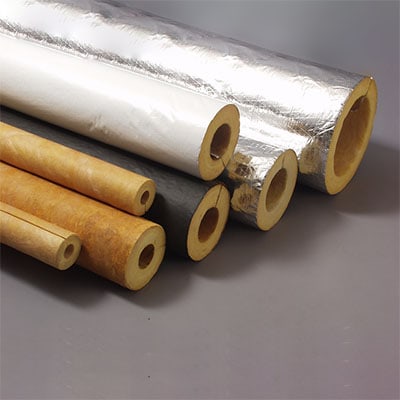

ผลิตภัณฑ์MicroCover มีลักษณะเป็นท่อตรงมีรูตรงกลางเพื่อสวมให้พอดีกับท่อเหล็กหรือท่อทองแดง ความยาวฉนวนต่อท่อนอยู่ที่ 1 เมตร เพื่อให้ง่ายต่อการคำนวณความยาวของท่อ
อุณหภูมิใช้งาน MicroCover
ฉนวนใยแก้วMicroCover มีช่วงอุณหภูมิการใช้งานที่ค่อนข้างกว้างมากซึ่งอยู่ที่ -18 – 450 องศาเซลเซียส โดยปกติแล้วจะถูกใช้ในงานร้อนอุณหภูมิสูงมากกว่า เพราะมีค่าการนำความร้อนที่ค่อนข้างคงที่เปลี่ยนแปลงไม่มากเมื่ออุณหภูมิสูงขึ้น
ค่าการนำความร้อน
ค่าการนำความร้อนสำหรับงานฉนวนหุ้มท่อน้ำร้อนนั้นค่อนข้างสำคัญอย่างมาก เพราะค่าการนำความร้อนยิ่งต่ำหมายความว่าฉนวนที่ใช้ก็จะบางลง ราคาของสินค้าก็จะลดลงฉนวนกันความร้อนประเภทใยแก้วจึงค่อนข้างเหมาะสมสำหรับงานท่อความร้อนที่อุณหภูมิต่ำกว่า 450 องศาเซลเซียส เพราะค่าการนำความร้อนเปลี่ยนแปลงน้อยและมีค่าต่ำมาก
ค่าการนำความร้อนของ MicroCover
| Hot Surface (°C) | Cold Surface (°C) | Mean Temperature (°C) | Apparent Thermal Conductivity (W/m.K) |
|---|---|---|---|
| 55.60 | 20.48 | 38.04 | 0.03246 |
| 134.58 | 24.11 | 79.35 | 0.03697 |
| 213.25 | 28.12 | 120.69 | 0.04146 |
| 293.95 | 33.08 | 163.52 | 0.04727 |
| 374.69 | 38.60 | 206.65 | 0.05456 |
| 454.33 | 44.83 | 249.58 | 0.06356 |
การซึมของไอน้ำ
ในงานระบบท่อความร้อนนั้นเรื่องการซึมผ่านของน้ำหรือไอน้ำเป็นเรื่องที่สำคัญอย่างมาก เพราะการหุ้มฉนวนงานระบบท่อนั้นหลังจากที่เราหุ้มฉนวนแล้วเราจะติดตั้งแจ็กเก็ตอีกชั้นนึง เพื่อป้องกันความเสียหายที่จะเกิดกับฉนวนและป้องกันน้ำหรือฝน
หากเกิดการรั่วซึมของแจ็กเก็ตจนน้ำสามารถซึมผ่านเข้าไปได้และน้ำซึมผ่านฉนวนเข้าไปที่ผิวท่อ ท่อเหล็กเมื่อเจอน้ำและความชื้นจะเกิดเป็น “สนิม” สีแดงตามผิวท่อและถ้าหากปล่อยทิ้งไว้ก็จะเกิดการสึกกร่อนตามการเวลา
ในการผลิตฉนวนใยแก้วสำหรับงานระบบท่อ จึงมีนวัติกรรมที่ทำให้น้ำไม่สามารถซึมเข้าฉนวนได้ ทำให้เมื่อฝนตกหรือน้ำหยดลงบนฉนวน น้ำจะไม่ซึมเข้าฉนวนแต่จะเกิดเป็นหยดน้ำอยู่บนเนื้อฉนวนเหมือนการเคลือบฟิล์มกระจกรถในหน้าฝน ที่หยดน้ำจะไม่เกาะที่ผิวเลย และจะระเหยออกไปเองตามธรรมชาติ
หยดน้ำที่หยดลงใยแก้วจะมีลักษณะเป็นหยดไม่ซึมลงใยแก้ว
แนวทางในการเลือกความหนาฉนวน
ทางผู้ผลิตฉนวน MicroFiber ได้ออกแบบตารางเพื่อให้เลือกใช้งานความหนาฉนวนได้สะดวกรวดเร็วขึ้นตามตารางนี้
ความหนาของฉนวนที่เหมาะสมในเชิงเศรษฐกิจ
| ระบบท่อ | ช่องอุณหภูมิของไหล (°C) |
< 1” (< 33 mm) |
1.5” – 2” (42 – 60 mm) |
2.5” – 4” (73 – 114 mm) |
5” – 6” (140 – 168 mm) |
8” – 12” (219 – 324 mm) |
|---|---|---|---|---|---|---|
| ท่อความร้อน (Steam, Hot water) |
152 – 238 °C | 1.5” (38mm) |
1.5” (38mm) |
2” (50 mm) |
2.5” (63 mm) |
3” (75 mm) |
| ความดันสูง (High Pressure) |
152 – 238 °C | 1.5” (38mm) |
1.5” (38mm) |
2” (50 mm) |
2.5” (63 mm) |
3” (75 mm) |
| ความดันปานกลาง (Medium Pressure) |
122 – 151 °C | 1.5” (38mm) |
1.5” (38mm) |
2” (50 mm) |
2” (50 mm) |
2.5” (63 mm) |
| ความดันต่ำ (Low Pressure) |
94 – 121 °C | 1” (25 mm) |
1.5” (38mm) |
1.5” (38mm) |
2” (50 mm) |
2” (50 mm) |
| อุณหภูมิต่ำ (Low Temperature) |
49 – 93 °C | 1” (25 mm) |
1” (25 mm) |
1.5” (38mm) |
1.5” (38mm) |
1.5” (38mm) |
| คอนเด็นเซท (Condensate) |
30 – 50 °C | 1” (25 mm) |
1” (25 mm) |
1” (25 mm) |
1.5” (38mm) |
1.5” (38mm) |
ตารางผลิตภัณฑ์
ฉนวนกันความร้อน MicroFiber รุ่น Micro Cover
ตารางขนาดฉนวนใยแก้ว MicroFiber สำหรับงานหุ้มท่อระบบะน้ำร้อน-เย็น รุ่น Micro Cover
| ขนาดท่อ (NPS) | ขนาดรูในท่อฉนวนกันความร้อน (Internal Diameter pipe Insulation) |
ความหนาฉนวน (มม.) |
|---|---|---|
| 0.5″ | 22 | 25, 38, 50, 63, 75, 100 |
| 0.75″ | 27 | 25, 38, 50, 63, 75, 100 |
| 1″ | 34 | 25, 38, 50, 63, 75, 100 |
| 1.25″ | 43 | 25, 38, 50, 63, 75, 100 |
| 1.5″ | 49 | 25, 38, 50, 63, 75, 100 |
| 2″ | 61 | 25, 38, 50, 63, 75, 100 |
| 2.5″ | 74 | 25, 38, 50, 63, 75, 100 |
| 3″ | 90 | 25, 38, 50, 63, 75, 100 |
| 3.5″ | 102 | 25, 38, 50, 63, 75, 100 |
| 4″ | 115 | 25, 38, 50, 63, 75, 100 |
| 4.5″ | 128 | 25, 38, 50, 63, 75, 100 |
| 5″ | 143 | 25, 38, 50, 63, 75, 100 |
| 6″ | 170 | 25, 38, 50, 63, 75, 100 |
| 7″ | 196 | 25, 38, 50, 63, 75, 100 |
| 8″ | 221 | 25, 38, 50, 63, 75, 100 |
| 9″ | 246 | 25, 38, 50, 63, 75, 100 |
| 10″ | 275 | 25, 38, 50, 63, 75, 100 |
| 12″ | 326 | 25, 38, 50, 63, 75, 100 |
ตารางคุณสมบัติทางเทคนิค
ตารางข้อมูลทางเทคนิคฉนวนกันความร้อน MicroCover
| คุณสมบัติ | ผลิตภัณฑ์ MicroCover | มาตรฐานการทดสอบ |
|---|---|---|
| อุณหภูมิใช้งาน | -18 – 450 °C | ASTM C 411 |
| อุณหภูมิสูงสุดที่ผิวฉนวน | -20 – 116 °C | ASTM C 1136 |
| ความหนาแน่น | 64 kg/m3 | ASTM C518 |
| การดูดซึมไอน้ำ | < 1.0 % at 49 C, 95% RH | ASTM C1104 |
| การเกิดเชื้อราและเห็ด | ไม่ก่อให้เกิดเชื้อราและเห็ด | EN 13501-1 |
| การเผาไหม้ที่ผิว | Flame Spread < 25 | ASTM E84 |
| Smoke Developed < 50 | ASTM E84 |
