ฉนวนหุ้มท่อแอร์ MaxFlex FR

MaxFlex FR

ฉนวนยางดำเป็นวัสดุที่เหมาะกับการใช้ในงานเย็น เพราะช่วงอุณหภูมิการใช้งานที่ -57 – 125 องศาเซลเซียส เป็นอุณหภูมิที่ค่อนไปทางอุณหภูมิต่ำและฉนวนยางดำยังมีค่าการนำความร้อนที่ต่ำมาก เมื่อใช้ในงานอุณหภูมิต่ำซึ่งเป็นข้อได้เปรียบมากกว่าฉนวนชนิดอื่น

ค่าการนำความร้อน Thermal Conductivity

ค่าการนำความร้อนเป็นค่าที่บ่งบอกถึงว่าวัสดุสามารถส่งผ่านความร้อนได้มากขนาดไหน ถ้าค่าการนำความร้อนมีค่าที่สูงก็จะหมายความว่าวัสดุนั้นสามารถส่งความร้อนไปได้มากและเร็ว ดังนั้นฉนวนกันความร้อนที่ดีจึงควรมี่ค่าการนำความร้อนที่ต่ำยิ่งใกล้ 0 ยิ่งเป็นฉนวนที่ดี

ฉนวนยางดำ MaxFlex FR เป็นฉนวนที่มีค่าการนำความร้อนต่ำเหมาะใช้งานกับงานอุณหภูมิต่ำ เพราะที่อุณหภูมิ 0 องศาเซลเซียส ค่าการนำความร้อนจะอยู่เพียง 0.031 W/m.K ซึ่งเป็นค่าการนำความร้อนที่ต่ำมากทำให้รักษาความเย็นไว้ภายในระบบได้มาก เกิดการศูนย์เสียพลังงานน้อย

การต้านทานรังสีUV

คุณสมบัติของเนื้อยางดำ MaxFlex FR ที่ผลิตขึ้นจากยางชนิด EPDM ทำให้มีความสามารถในการต้านทานรังสีUV ที่สูงกว่าวัสดุชนิดอื่น เราได้ทำการทดสอบการต้านทานรังสีUV กับกรมวิทยาศาสตร์บริการ โดยทำการทดสอบกับรังสี UVB-313 ที่อุณหภูมิ 60 องศาเซลเซียส เป็นเวลาต่อเนื่อง 8 ชั่วโมง เราได้ผลลัพธ์ว่าไม่เกิดการเปลี่ยนแปลงใดๆ กับฉนวนMaxFlex FR

จึงสามารถมั่นใจได้ว่าเมื่อมีการติดตั้งและพบกับแสงแดดก็จะสามารถทนได้ไม่แตกร้าว แต่ถึงอย่างไรก็ตามถ้าหากมีการติดตั้งฉนวนยางดำ MaxFlex FR ภายนอกอาคารและต้องเจอกับแสงแดดและสภาพอากาศภายนอก จะต้องหุ้มแจ็กเก็ตเพื่อยืดอายุการใช้งานของวัสดุให้นานขึ้นเนื่องจากสภาพอากาศและสิ่งมีชีวิตต่างๆ

การดูดซับน้ำ Water Absorption

คุณสมบัติการดูดซับน้ำของวัสดุ ในงานฉนวนนั้นค่านี้ควรที่จะมีค่าที่ต่ำเพราะว่าในงานฉนวนยางดำที่จะต้องไปเจอกับอุณหภูมิต่ำ จะทำให้เกิดหยดน้ำ (Condensation) ได้ง่ายและหยดน้ำนี้เองจะทำให้เกิดการกัดกร่อนของท่อหรือทำให้เกิดความเสียหายกับวัสดุอื่นๆ

ดังนั้นฉนวนยางดำ หรือฉนวนประเภทอื่นๆก็ไม่ควรที่จะดูดซับน้ำเช่นกัน ค่าการดูดซํบน้ำของฉนวนยางดำ MaxFlex FR จะต่ำกว่า 0.05% by Volumn ซึ่งเป็นค่าที่ต่ำมากเรียกว่าไม่ดูดซับน้ำเลยก็ว่าได้

ประสิทธิภาพเกี่ยวกับเพลิง Fire Performance

ในงานระบบอาคารนั้นมีความเข้มงวดในเรื่องของวัสดุเป็นอย่างมากโดยเฉพาะในด้านของการลุกติดไฟ ฉนวนยางดำจะถูกใช้ในงานระบบท่อน้ำหรือท่อระบบปรับอากาศ ซึ่งจะมีการเดินท่อผ่านทั่วทั้งตึก ถ้าหากวัสดุที่ติดกับท่อติดเกิดติดไฟขึ้นมาไฟจะลุกลามทั่วทั้งตึกอย่างรวดเร็ว

ฉนวนในงานระบบท่อหรือระบบปรับอากาศจึงห้ามติดไฟ เราได้มีการทดสอบการติดไฟของฉนวนยางดำ MaxFlex FR ตามมาตรฐานมากมายทั้ง BS 476 Part 7, UL 94, ASTM D635 และได้รับการยืนยันว่าเป็นวัสดุที่ไม่ลามไฟ เมื่อติดไฟ เปลวไฟจะดับได้เอง

รายการผลิตภัณฑ์

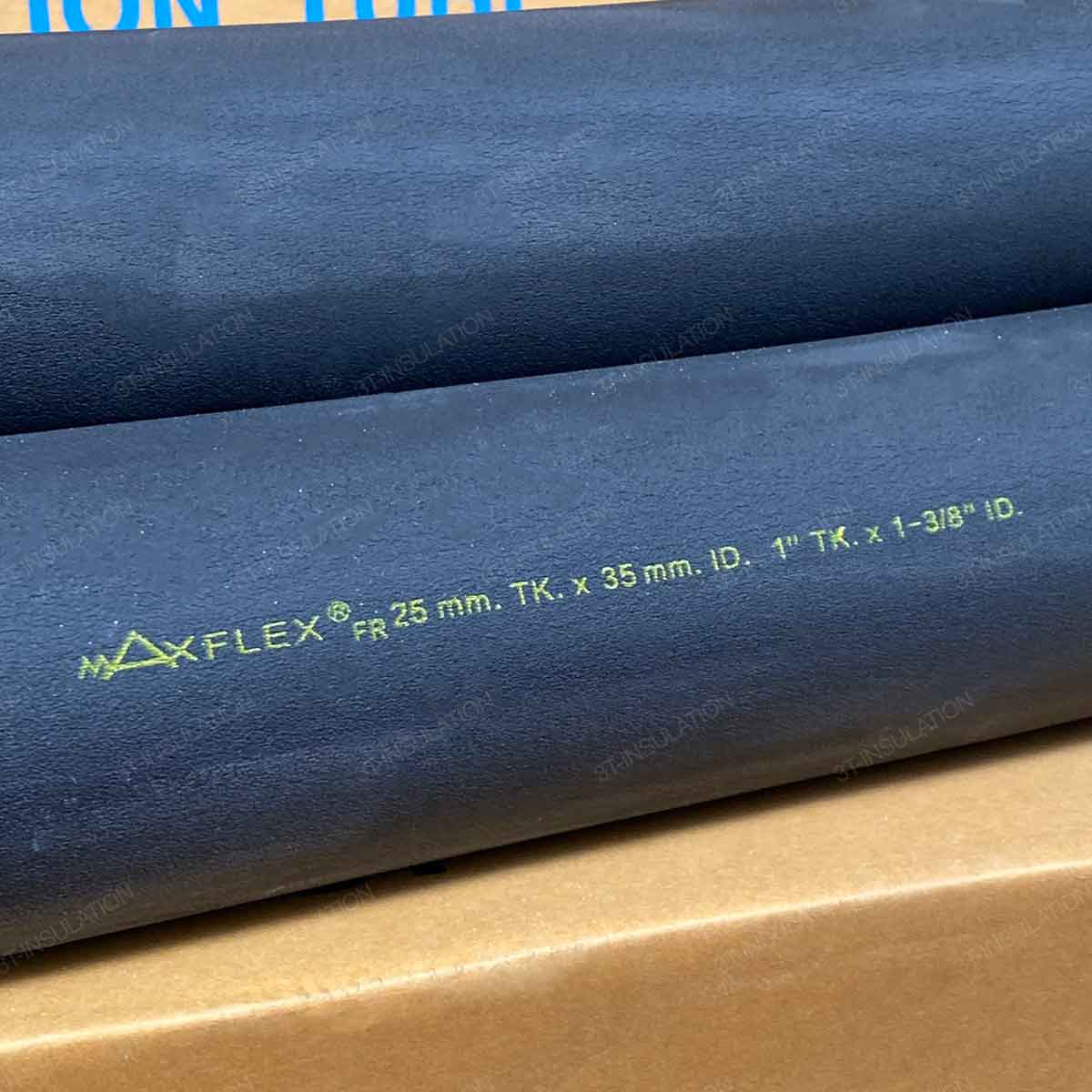

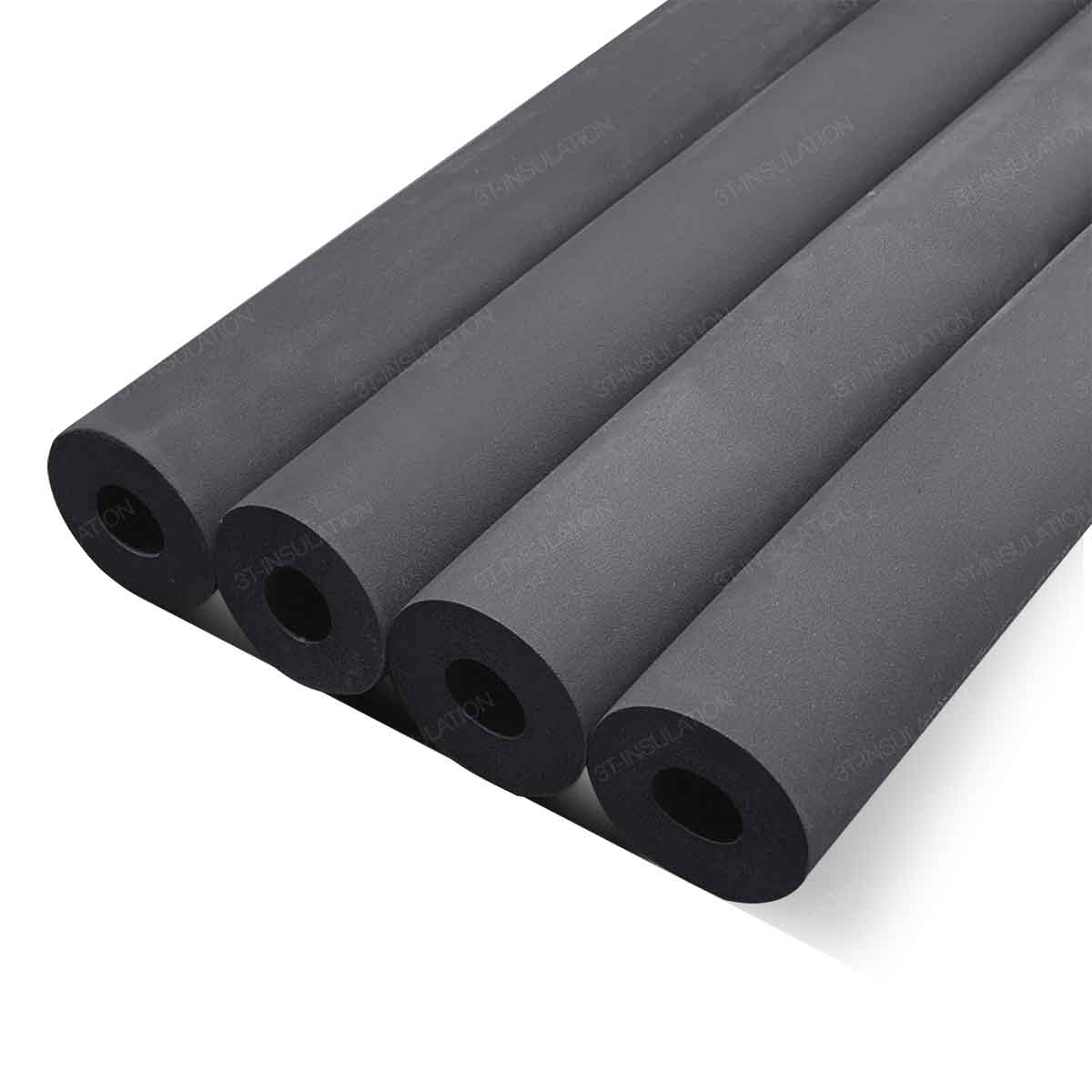

ตารางฉนวนยางดำ MaxFlex ชนิดท่อ

MAXFLEX FR Insulation Tube : 2 Meter/Piece

ID of MAXFLEX FR Tube

Pipe Size : mm. (Inch)

Product

mm.

Inch

ท่อทองแดง

ท่อเหล็ก

PPR

PVC

6 mm. Wall (1/4”)

9 mm. Wall (3/8”)

13 mm. Wall (1/2”)

19 mm. Wall (3/4”)

25 mm. Wall (1”)

32 mm. Wall (1-1/4”)

38 mm. Wall (1-1/2”)

50 mm. Wall (2”)

6

1/4”

6

/

/

/

9

3/8”

9

/

/

/

/

13

1/2”

13

6 (1/4” IPS)

20 (1/2”)

6

/

/

/

/

/

16

5/8”

16

9 (3/8” IPS)

25 (3/4”)

9

/

/

/

/

/

/

/

19

3/4”

19

/

/

/

/

/

/

/

/

22

7/8”

22

13 (1/2” IPS)

32 (1”)

13

/

/

/

/

/

/

/

/

25

1”

19 (3/4” IPS)

/

/

/

/

/

/

/

28

1-1/8”

28

19

/

/

/

/

/

/

/

32

1-1/4”

40 (1-1/4”)

/

/

/

/

/

/

/

35

1-3/8”

25 (1” IPS)

25

/

/

/

/

/

/

/

38

1-1/2”

/

/

/

/

/

/

/

42

1-5/8”

42

32 (1-1/4” IPS)

50 (1-1/2”)

32

/

/

/

/

/

/

/

45

1-3/4”

/

/

/

/

/

/

/

48

1-7/8”

38 (1-1/2” IPS)

38

/

/

/

/

/

/

/

51

2”

/

/

/

/

/

/

/

54

2-1/8”

54

/

/

/

/

/

/

/

57

2-1/4”

/

/

/

/

/

/

/

60

2-3/8”

51 (2” IPS)

51

/

/

/

/

/

/

/

64

2-1/2”

63 (2”)

/

/

/

/

/

/

67

2-5/8”

67

/

/

/

/

/

/

73

2-7/8”

64 (2-1/2” IPS)

64

/

/

/

/

/

/

76

3”

76

75 (2-1/2”)

/

/

/

/

/

/

80

3-1/8”

80

/

/

/

/

/

/

82

3-1/4”

/

/

/

/

/

/

90

3-1/2”

76 (3” IPS)

90 (3”)

76

/

/

/

/

/

/

92

3-5/8”

92

/

/

/

/

/

/

98

3-7/8”

/

/

/

/

/

/

102

4”

90 (3-1/2” IPS)

90

/

/

/

/

/

/

105

4-1/8”

105

/

/

/

/

/

/

115

4-1/2”

102 (4” IPS)

110 (4”)

102

/

/

/

/

/

/

130

5-1/8”

130

125 (5”)

/

/

/

/

/

/

140

5-1/2”

127 (5” IPS)

127

/

/

/

/

/

/

165

6-1/2”

152 (6” IPS)

160 (6”)

152

/

/

/

/

/

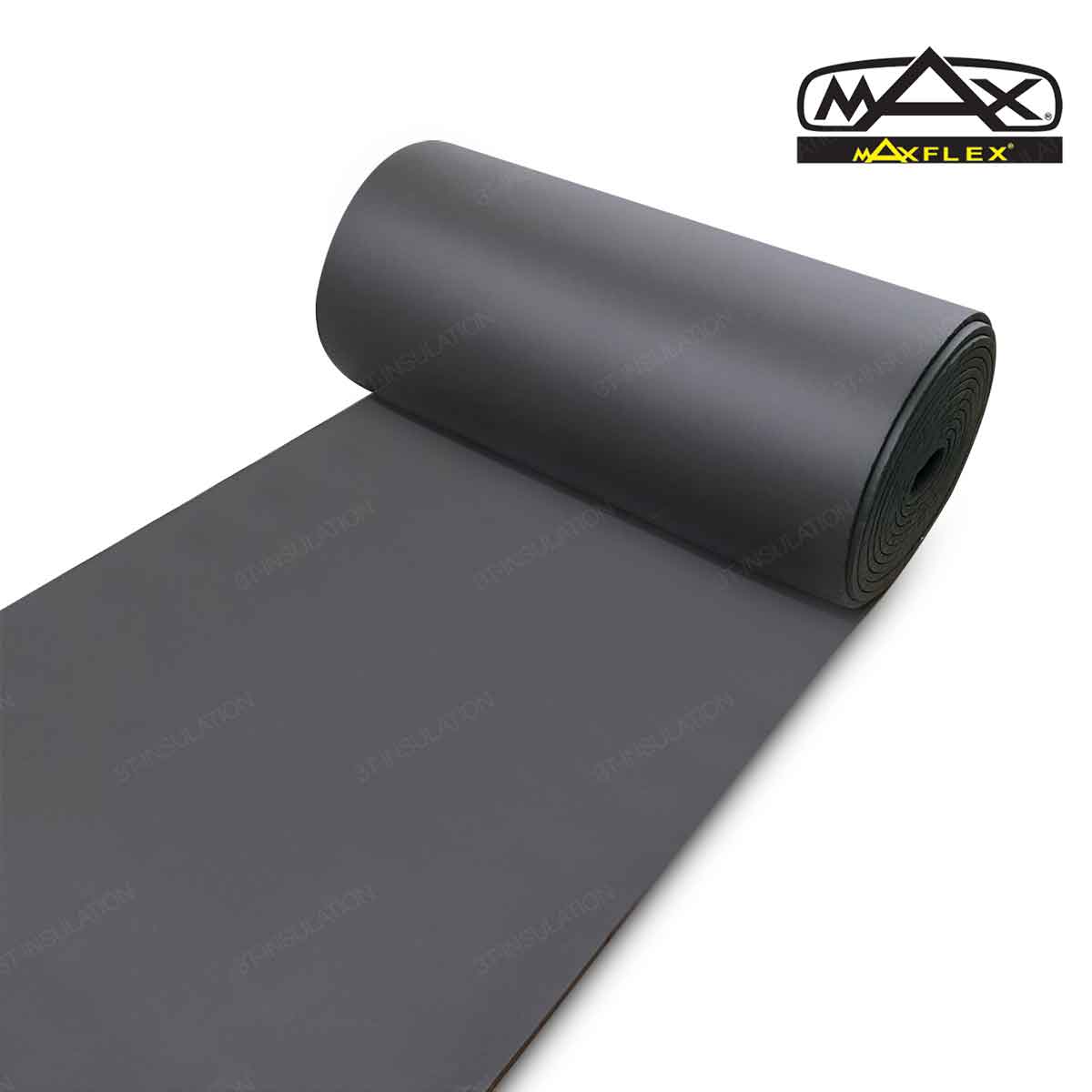

ตารางฉนวนยางดำ MaxFlex ชนิดม้วน

ความหนา (มม.)	ขนาด (ม. x ม.)	พื้นที่ (ตร.ม)
3	1.22 x 15.00	18.3
6	1.22 x 21.9	26.7
9	1.22 x 15.2	18.5
13	1.22 x 10.9	13.4
16	1.22 x 9.7	11.8
19	1.22 x 7.0	8.5
25	1.22 x 5.4	6.7
32	1.22 x 4.0	4.9
38	1.22 x 3.0	3.7
50	1.22 x 2.4	2.9

ตารางฉนวนยางดำ MaxFlex ชนิดแผ่น

ความหนา (มม.)	ขนาด (ม. x ม.)
3	1.22 x 0.91
6	1.22 x 0.91
9	1.22 x 0.91
13	1.22 x 0.91
16	1.22 x 0.91
19	1.22 x 0.91
25	1.22 x 0.91
32	1.22 x 0.91
38	1.22 x 0.91
50	1.22 x 0.91

ตารางข้อมูลทางเทคนิค

คุณสมบัติ	Maxflex FR	มาตรฐานการทดสอบ
วัสดุ	EPDM Blend with additive	TGA / DSC
โครงสร้างวัสดุ	Close Cell / Excellent	–
ความหนาแน่น	3-4 lbs/ft3 (48-96 kg/m3)	ASTM D1667
อุณหภูมิใช้งาน	-57C – 125C	Maxflex become hard at -57C
	-70F – 257 F	But can be use even -200C
อุณหภูมิสูงสุด	Can withstand temperature as high as 125 C	ASTM C411
การต้านทานต่อโอโซน	No Crack	ASTM D1171
การต้านทานรังสีUV	No Crack	ASTM G154
การดูดซึมน้ำ	<= 1.5% by Weight <= 0.05% by Volume	ASTM D1056
ความต้านทานในการแพร่กระจายไอน้ำ	Mu >= 12,000	ASTM C209
ความต้านทานเชื้อราและจุลินทรีย์	Compliance with requirement	ASTM E2180, ASTM G21
การคงตัวเมื่ออยู่ภายใต้ความร้อน (% Shrinkage) At 200 F (7 Days)	<= 3.5% Respectively	ASTM C534
ประสิทธิภาพเกี่ยวกับเพลิง	Class V0	UL 94
	FM Approved	FM Approval
	Self-Extinguishing	ASTM D635
	B2	SIN 4102
	0, 0, 0, 5	AS 1530.3
	Compliance with requirement	NFPA 90A & NFPA 90B
– Flame Spread / Smoke Developed	25/50	ASTM E84
– Reaction to Fire	Compliance with EURO Class E	EN ISO 11925
– Fire Index	Index 5.3	EMPA SWISSI
การลามไฟท่ีผิวฉนวน	Class M1	FRANCE AFNOR NF P92 501
	Class 1	BS 476 Part 7
การลามไฟของวัสดุ	Class 0	BS 476 Part 6
– Total Index of Performance (I)	Less than 12
– Sub Index (i)	Less than 6
ความเป็นพิษจากควัน	Satisfies max allowable concentration for the following combustion gases CO, HCl, HF, HBr, HCN, NOx, SO2	ISO 5659-2:2017
– Smoke Density	Dm <= 100
	Compliance with requirement	International Marine Organization (IMO)
RoHs Test	Compliance with requirement	Certain Hazardous Substances in Electrical and Electronic Equipment, 2011/65/EU and its amendment Directive (EU) 2015/863
สารประกอบไนโตรซาไมน์ Nitrosamine Content	Not detected	BS EN 12868
ส่วนประกอบสารทำลายชั้นโอโซน Ozone Depleting Substances (ODS)	Not detected	USEOA502 1A/8260C
– CFCs, HCFCs
สารฟลอมาดีไฮน์ Formaldehyde Content	Not detected	ISO 17226-1
แร่ใยหิน / ฝุ่น & เส้นใย Asbestos / Dust & Fiber	Not detected	EPA600/R
Odor Test at 23 C, 40 C	Grade1.5, Grade2.0	FLTM BO 131-03
การกัดกร่อนทองแดงและสแตนเลส Corrosion of Copper and Stainless Steel	Non Corrosive	Din 1988
การลดเสียงรบกวน Noise Reduction	Max. 36.3 dB(A)	DIN 52219 (19 mm. Thickness)
